Wyposażenie standardowe odlewni metali i niemetali:
- osłony termoelementów,
- czerpaki,
- iglice do zestawu zamykającego,
- dysze,
- drągi mieszalnicze,
- rury do odgazowania,
- rury dozujące,
- miski,
- koryta,
- przegrody itp.
|
Własności fizyko – chemiczne | |
|
Zawartość Al2O3 |
15% |
|
Zawartość SiC |
60% |
|
Zawartość C |
4% |
|
Zawartość Fe2O3 |
1% |
|
Zawartość SiO2 |
18% |
|
Ogniotrwałość |
1690°C |
|
Gęstość objętościowa |
1900 kg/m3 |
|
Porowatość względna |
31% |
Służą do ochrony termoelementu przed bezpośrednim oddziaływaniem roztopionego metalu.
Wykonane z kompozycji węglika krzemu z innymi pierwiastkami SiC60.
 |
 |
Osłony termopar wykonuje się z wejściami prostymi i kołnierzowymi bez końcówki gwintowanej lub z końcówką metalową gwintowaną.
D/d = 60/30 mm ; 50/25 mm ; 50/30 mm.
Długość od 300 mm do 1200 mm stopniowana wg potrzeb.
Standardowe wymiary:
- dla końcówki gwintowanej ¾” – średnica zewnętrzna D = 60 mm, d = 30 mm,
- dla końcówki gwintowanej ⅜” – średnica zewnętrzna D = 50 mm, d = 30 mm,
- dla końcówki gwintowanej ½” – średnica zewnętrzna D = 50 mm, d = 25 mm.
Wykonywane są z węglika krzemu SiC 60 w siedmiu standardowych typach o pojemności o 0,1 L÷2,2 L
przystosowane do manipulacji ręcznych i mechanicznych.
 |

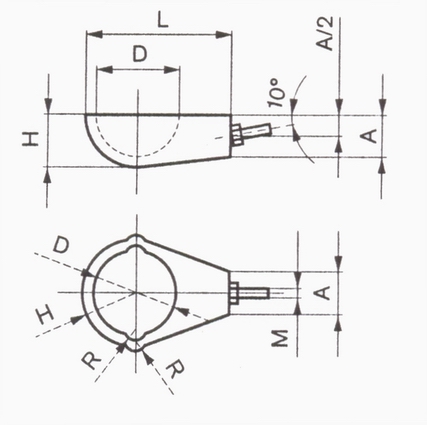

Czerpaki bez otworu
|
Typ |
D mm |
L mm |
H mm |
A mm |
M mm |
R mm |
|
0,1 |
80 |
140 |
50 |
40 |
10 |
10 |
|
0,3 |
104 |
164 |
71 |
50 |
16 |
10 |
|
0,5 |
115 |
175 |
76 |
50 |
16 |
10 |
|
0,6 |
122 |
183 |
82 |
50 |
16 |
10 |
|
0,75 |
132 |
192 |
87 |
50 |
16 |
10 |
|
1,2 |
155 |
230 |
92,5 |
60 |
16 |
15 |
|
2,2 |
190 |
268 |
113 |
80/60 |
16 |
20 |
Czerpak z otworem
|
Typ |
D mm |
L mm |
H mm |
A mm |
M mm |
R mm |
K mm |
|
0,1 |
80 |
140 |
50 |
40 |
10 |
10 |
45 |
|
0,3 |
104 |
164 |
71 |
50 |
16 |
10 |
45 |
|
0,5 |
115 |
175 |
76 |
50 |
16 |
10 |
45 |
|
0,6 |
122 |
183 |
82 |
50 |
16 |
10 |
45 |
|
0,75 |
132 |
192 |
87 |
50 |
16 |
10 |
45 |
|
1,2 |
155 |
230 |
92,5 |
60 |
16 |
15 |
45 |
|
2,2 |
190 |
268 |
113 |
80/60 |
16 |
20 |
45 |
